ExactCut M-Serie

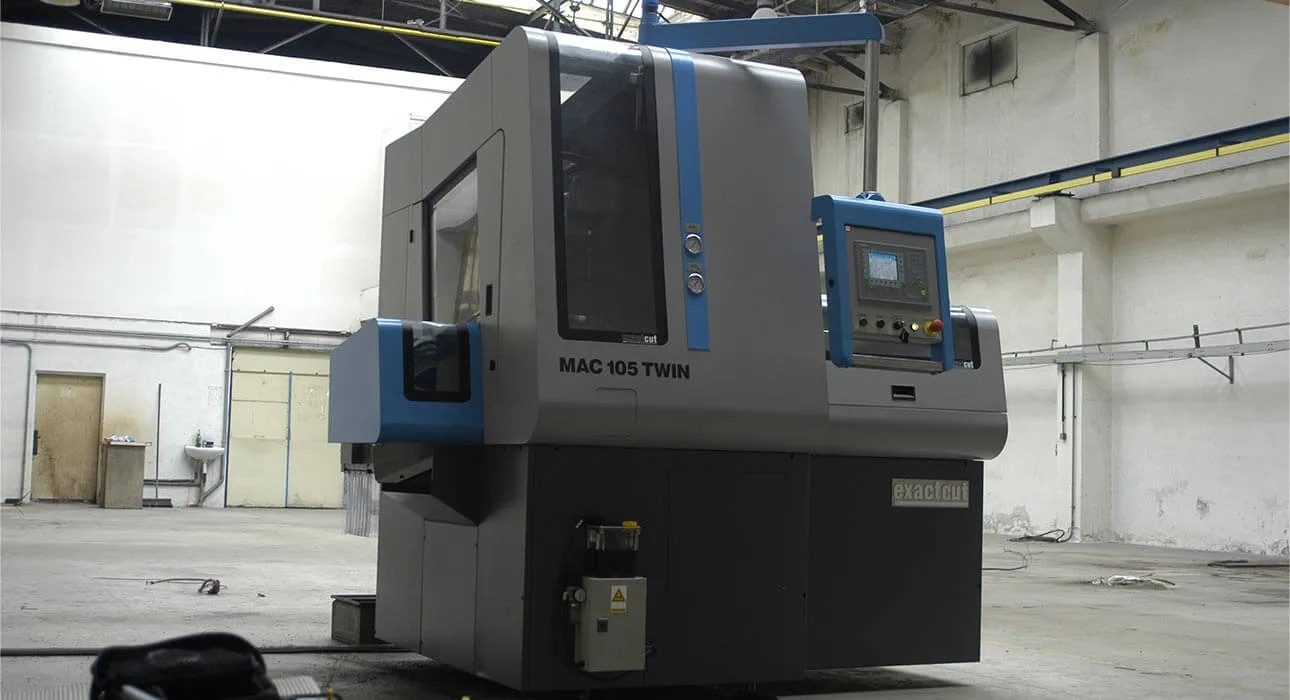

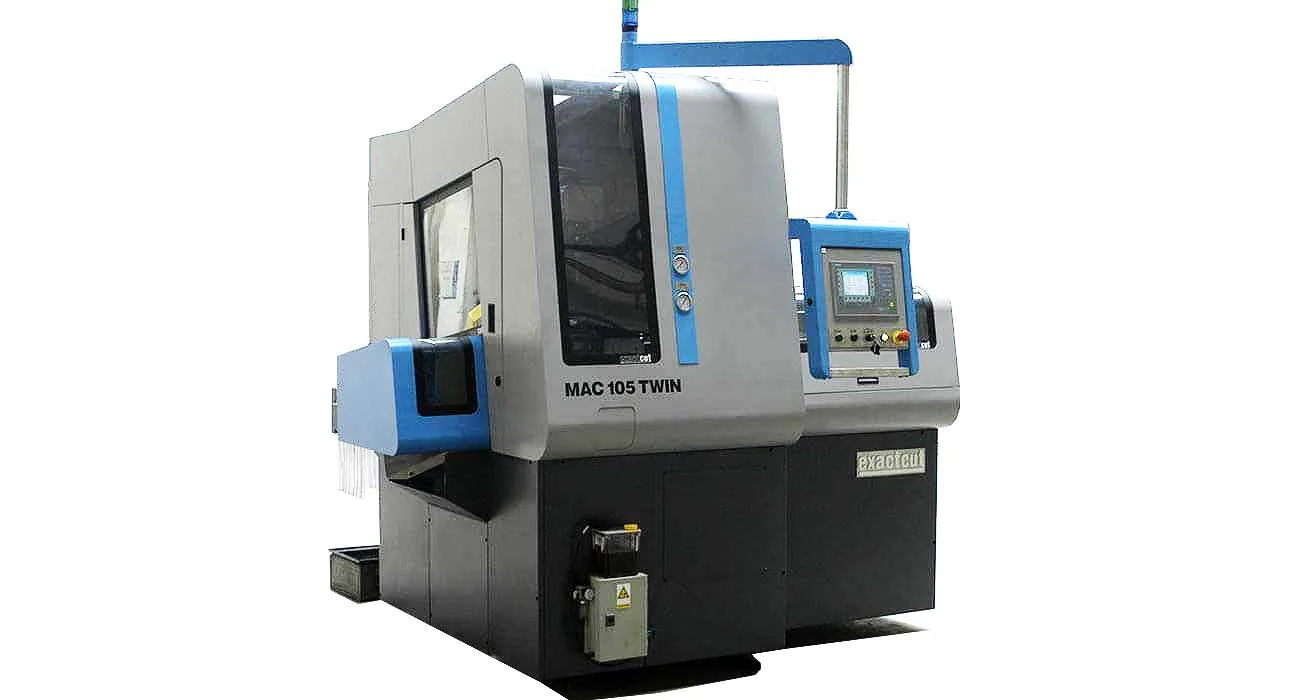

ExactCut 105 MAC 105 / MAM 105

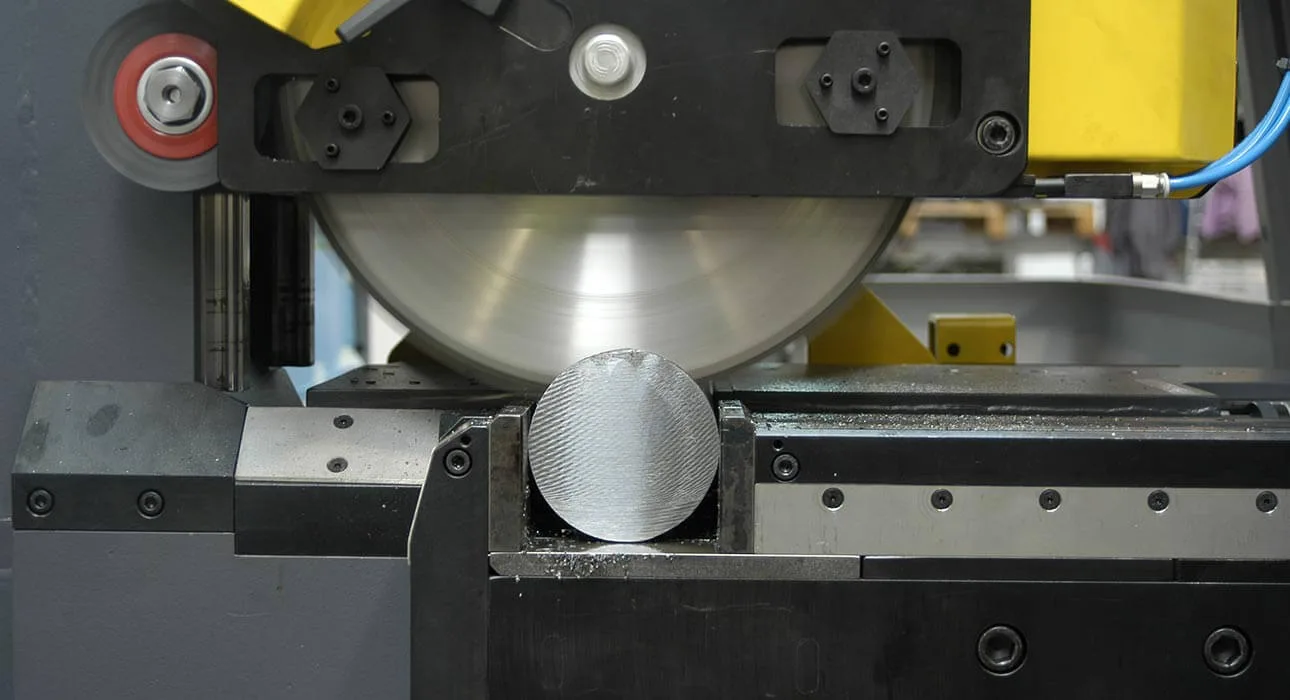

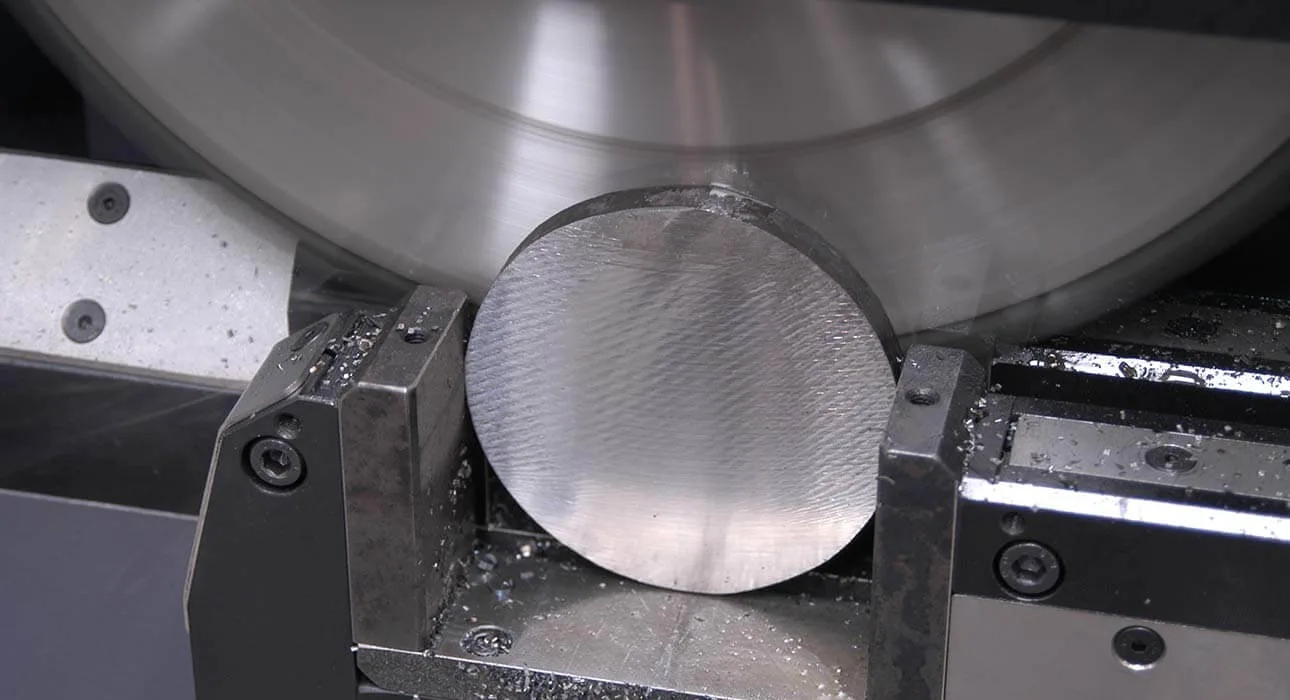

Die Kreissäge neuer Konzeption ermöglicht das Trennen von Stangenmaterial bis zu einem Durchmesser von 105 mm, eine Hochleistungsmaschine für den anspruchsvollen Dauereinsatz.
Konstruktiv entspricht die ExactCut 105 dem Modell ExactCut 155. Üblicherweise wird sie mit einem Kettenförderer auf der Zuführseite geliefert; die Längen der Zufuhr- und Abfuhr-Rollenbahnen werden nach Kundenwunsch spezifiziert.

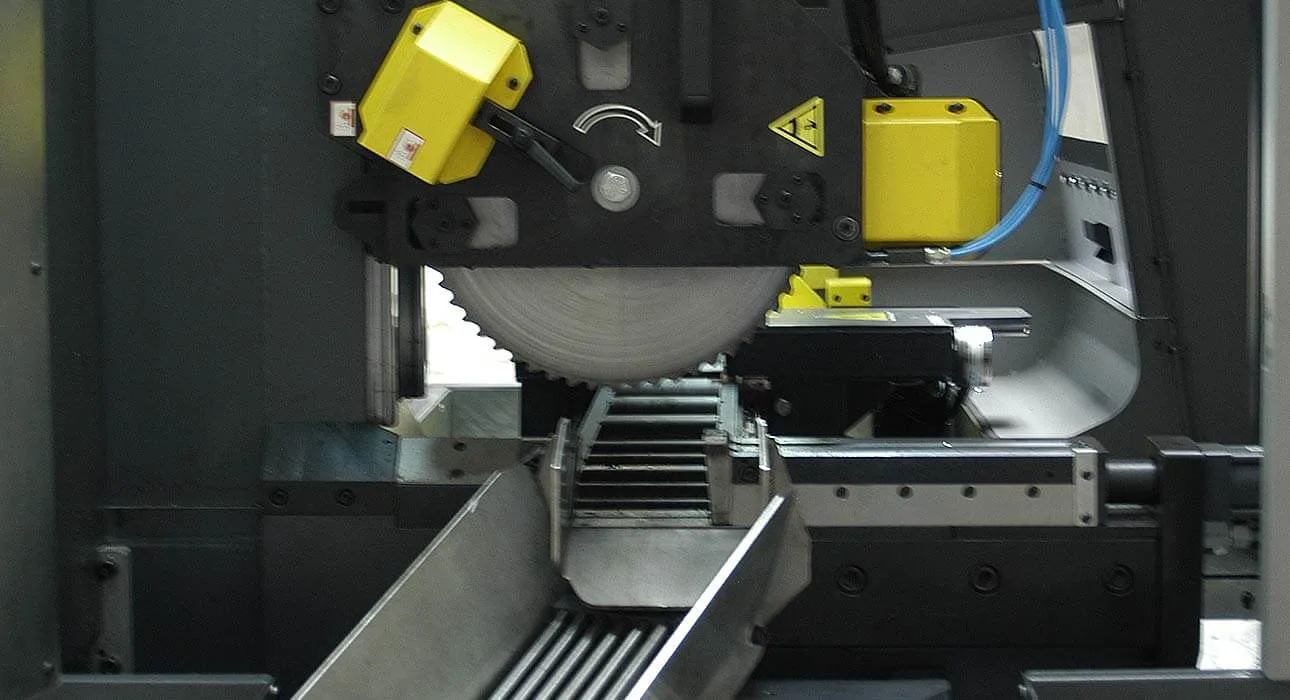

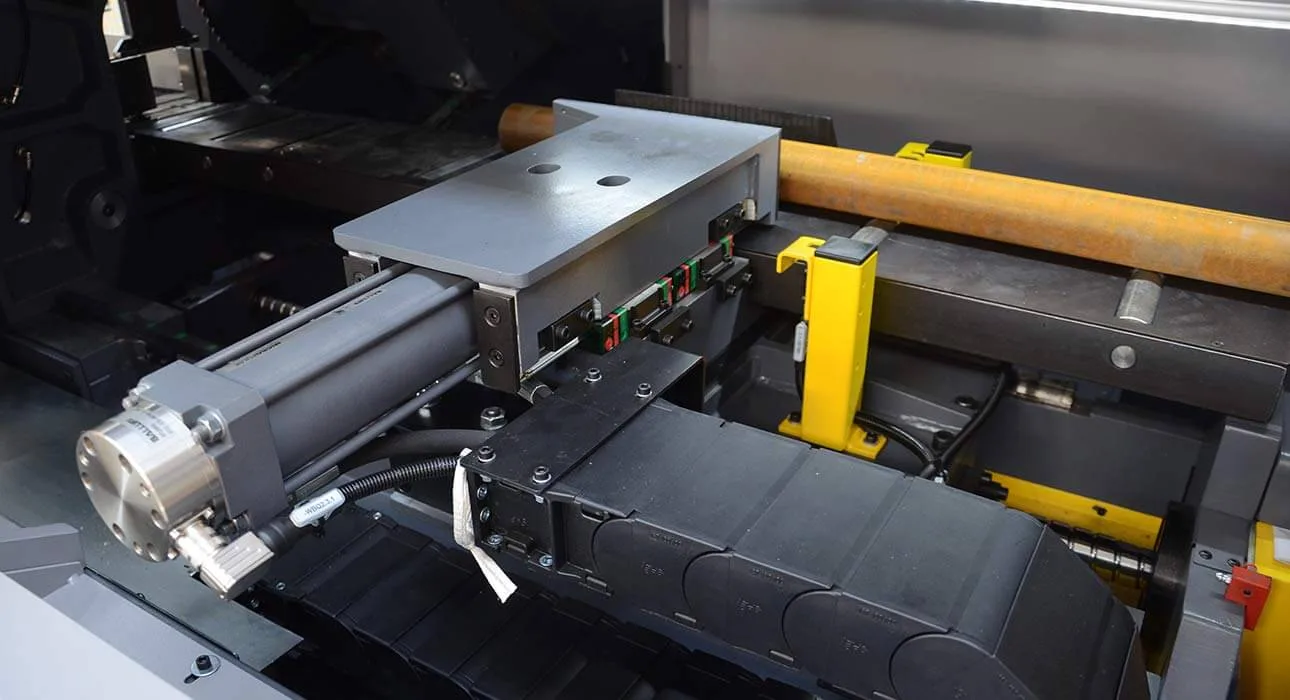

Das Modell zeichnet sich durch einen Vorschubspannstock mit einem Hub von 750 / 1500 mm aus. Die Abfuhrseite ist ohne Längenanschlag ausgeführt und ermöglicht den direkten Anschluss weiteren Zubehörs, etwa die Abnahme mittels Roboter, eine Weiterbearbeitung oder das Signieren der Werkstücke.
Hauptmerkmale
- Hohe Werkzeugstandzeit durch erhöhte Maschinensteifigkeit
- Robuste Industrieausführung
- Einfache Bedienung
- Speicherung von bis zu 100 Schnittprogrammen entsprechend Ihren Aufträgen
- Schnelle Online-Fernwartung für kurze Servicezeiten
- Vielseitiges Zubehör für die Metallbearbeitung
Auf einen Blick
- RundmaterialØ 20 bis 105 mm
- Vierkantmaterial20×20 bis 90×90 mm
- Rechteckmaterial20×20 bis 105×80 mm
- SchnittGerade, 90°
- BetriebsartAutomatisch
- SägeblattØ 300/360 mm
Technische Daten MAC 105 / MAM 105
| Anwendung | Stahl/Nichteisenmetalle |
|---|---|
| Schrägschnitt | 90° |
| Zuschnitt | Einzelstück / mehrere Stücke |
| Rundmaterial | Ø 20 bis 105 mm |
| Vierkantmaterial | 20×20 bis 90×90 mm |
| Rechteckmaterial | 20×20 bis 105×80 mm |
| Länge des Reststücks* | 60 mm |
| Genauigkeit** | ± 0,05 mm |
| Schnittgeschwindigkeit | 60 bis 220 / 600 bis 2200 m/min |
| Verwendbare Sägeblätter | HM-Hartmetall / HSS |
| Aufnahmebohrung | Ø 40/50 mm |
| Sägeblattdurchmesser | Ø 300/360 mm |
| Blattstärke | 2 bis 3,5 mm |
| Dimension der Mitnehmerbolzen | 4×16×80 / 4×21×90 |
*für eine Mindestgreiflänge von 10 mm **abhängig von Materialart, Schnittlänge usw.
