Kreissägen-Serie ExactCut
ExactCut M-Serie

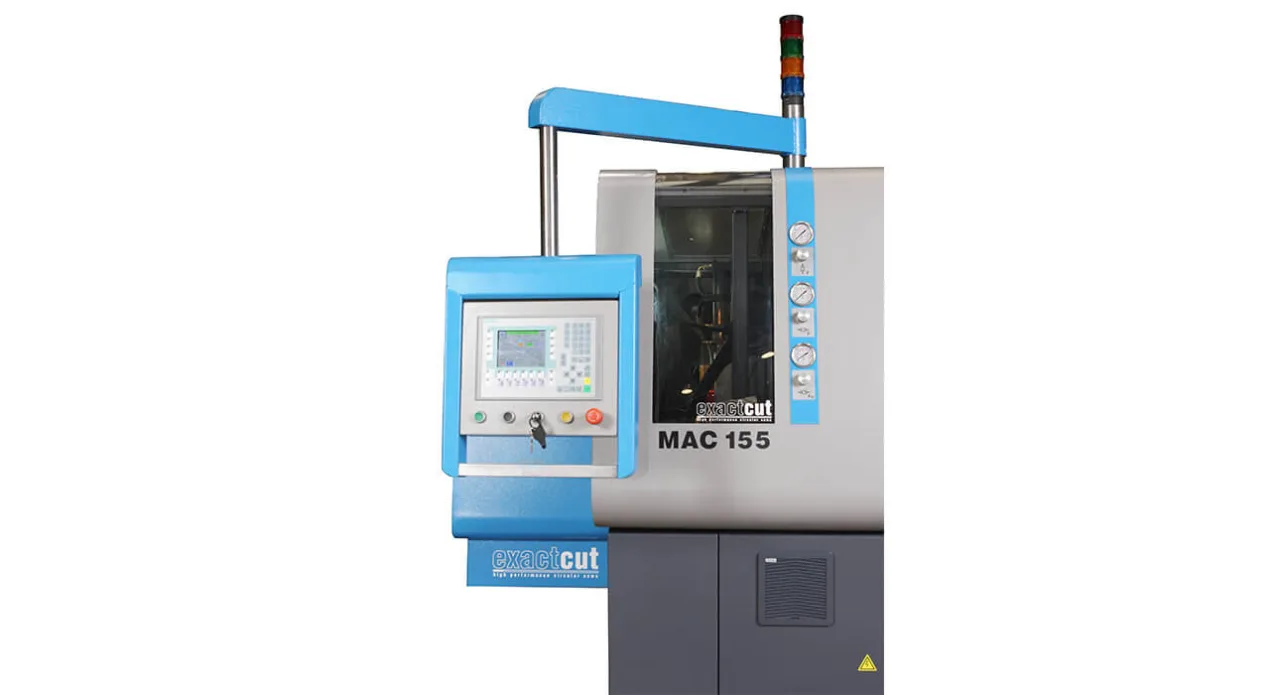

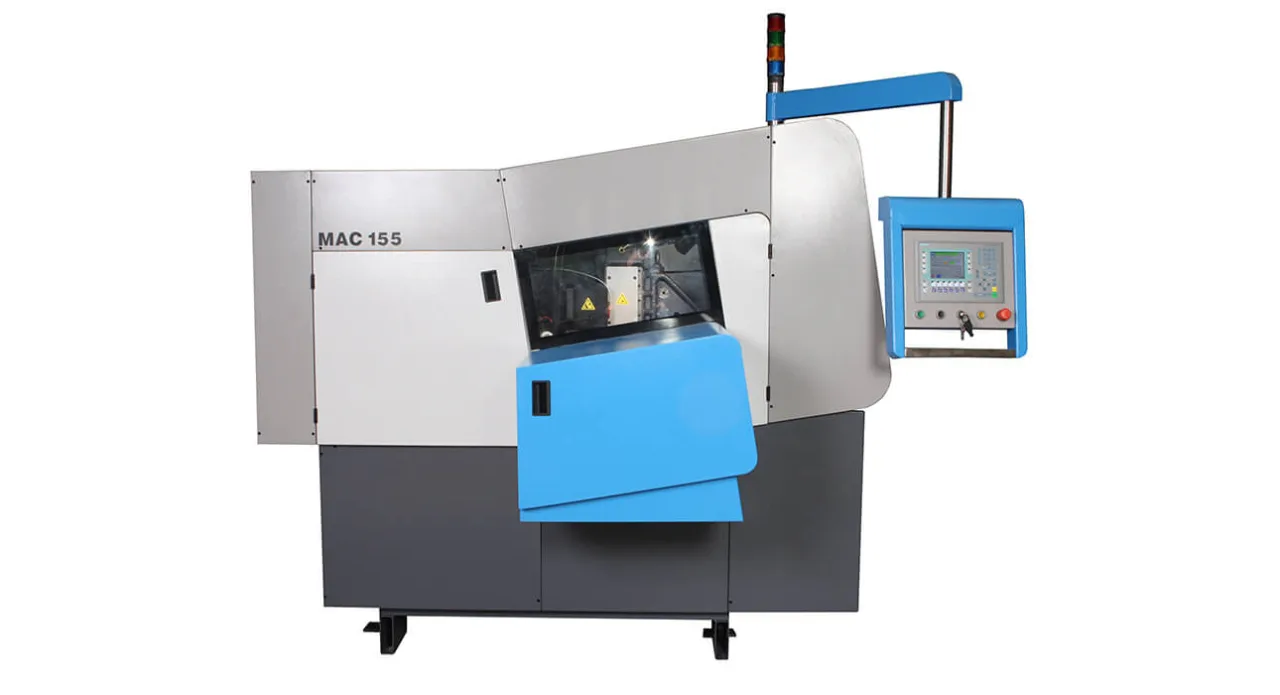

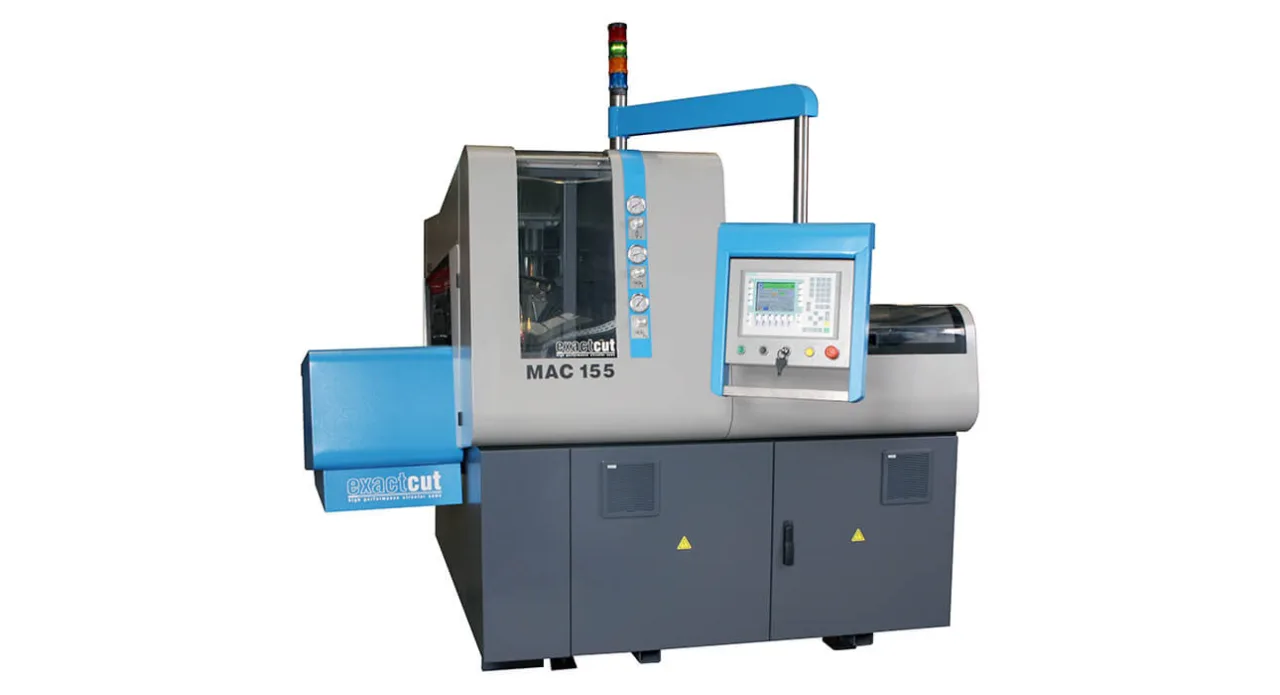

M-Serie, individuelle Lösungen für anspruchsvolle Anwendungen. Die Kreissägen der M-Serie sind technologische Lösungen, die direkt auf die Anforderungen des jeweiligen Produktionsprozesses zugeschnitten sind. Dank der individuellen Auslegung der Maschine und der Peripheriegeräte ermöglichen sie die Optimierung von Produktivität, Präzision und Materialfluss in der gesamten Produktionslinie.
Die wichtigsten Vorteile der M-Serie
- Individuelle, maßgeschneiderte Lösungen
- Jede Maschine wird entsprechend der konkreten Anwendung, der Materialart und der gewünschten Produktivität konzipiert.
- Große Variabilität der Peripheriegeräte
- Die Anlage kann um Materialzuführungen, Handhabungssysteme, Förderer und weitere Spezialausrüstungen ergänzt werden.
- Bearbeitung verschiedener Materialarten
- Die Maschinen sind für das Schneiden von Rund- und Vierkantstangen, komplexen Profilen sowie Spezialmaterialien wie Gewindestangen ausgelegt.
- Optimierung des Produktionsprozesses
- Die Konstruktion der Anlage ist so ausgelegt, dass ein reibungsloser Materialfluss und maximale Produktionsproduktivität gewährleistet sind.
- Implementierung in automatisierte Linien
- Die Anlage lässt sich problemlos in komplexe Fertigungssysteme integrieren.
Typische Anwendungen
Die Kreissägen der M-Serie kommen vor allem in Betrieben zum Einsatz, in denen hohe Produktivität und eine individuelle Konfiguration der Technologie gefordert sind, beispielsweise bei:
- Schneiden von Stangenmaterialien für die Großserienfertigung
- Bearbeitung komplexer Profile
- Schneiden von Gewindestangen
- Vorbereitung von Halbzeugen für das Pressen oder Umformen
- automatisierten Fertigungslinien
Ausführungen für Stahl und Nichteisenmetalle
Die M-Serie ist in zwei Ausführungen mit demselben modularen Konzept erhältlich: MAC für das Schneiden von Stahl und MAM für Nichteisenmetalle. Die passende Ausführung wird nach Material und Produktionsanforderungen gewählt.
Technische Beschreibung

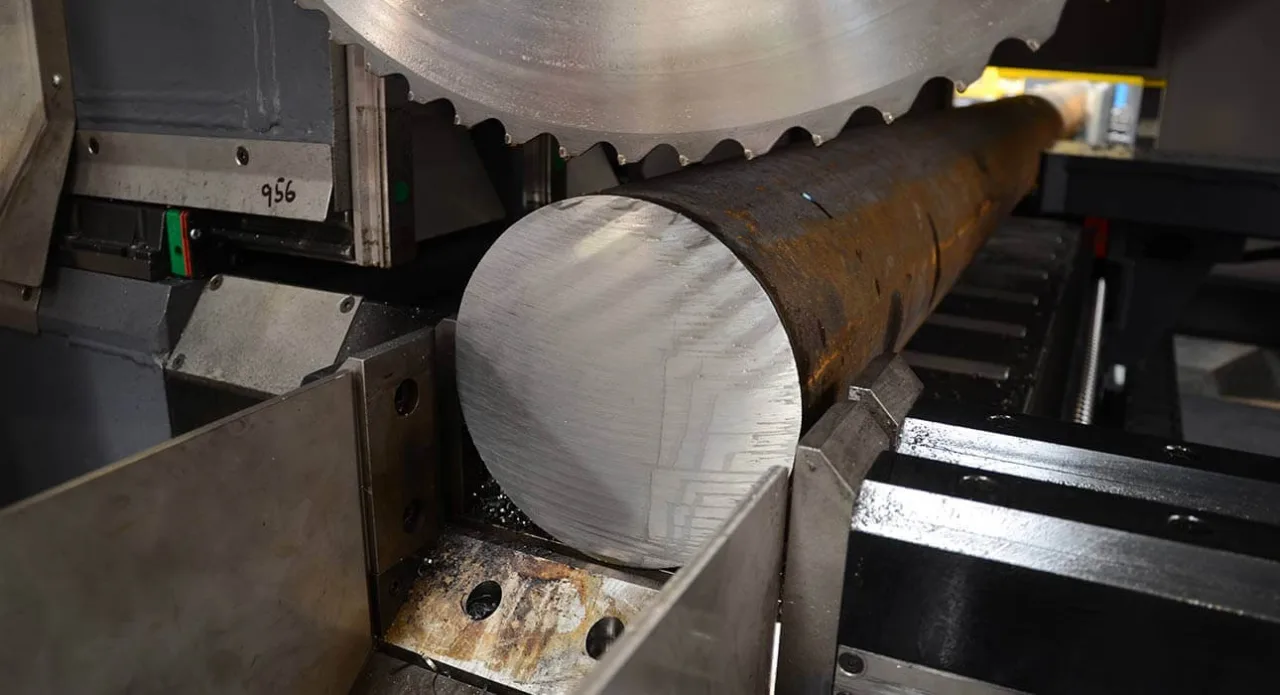

Die Basis jeder Trennlinie bildet eine Kreissäge, deren Konstruktion an die zu bearbeitende Materialart angepasst ist. Die Maschinen können für das Trennen von Standard-Rund- und Vierkantstangen, aber auch von komplexeren Profilen oder Spezialwerkstoffen optimiert werden.

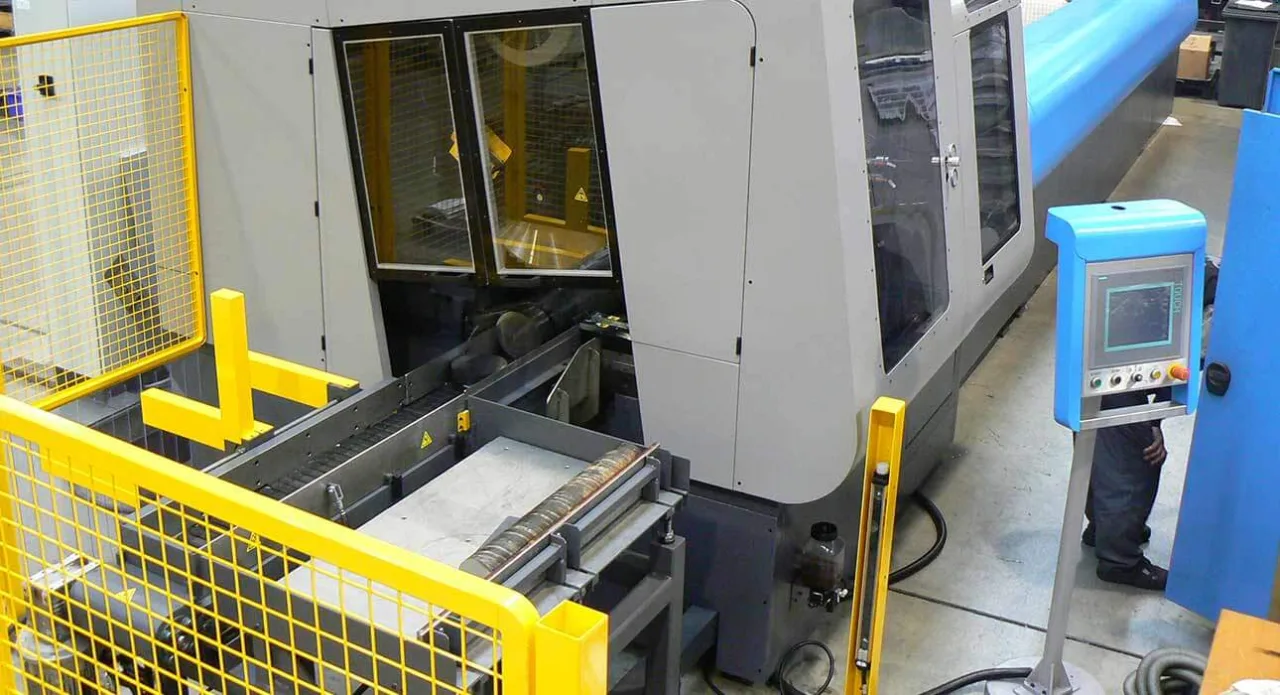

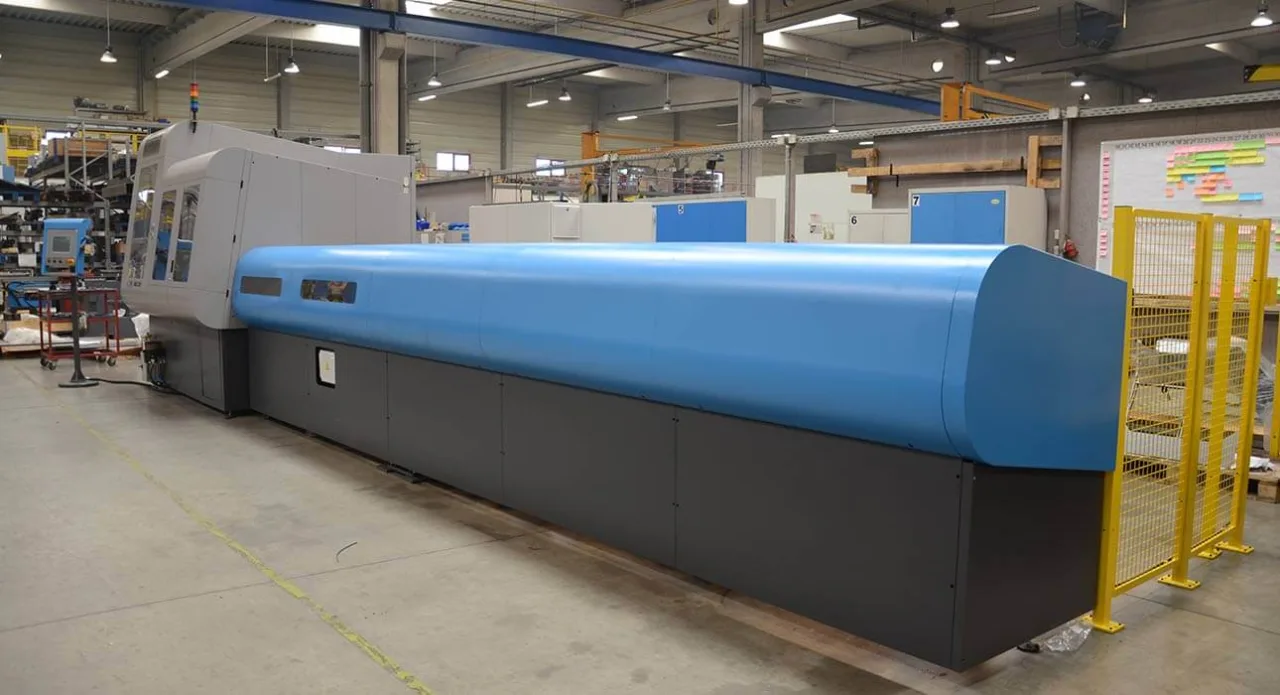

Ein wesentlicher Bestandteil der Lösung sind Peripheriegeräte, die individuell nach den Anforderungen des Kunden entworfen werden. Zur Anlage können beispielsweise gehören:
- Materialzuführungen
- Schwerkraft- oder gesteuerte Vorratsbehälter
- Handhabungssysteme
- Auslaufbänder
- Spezialvorrichtungen für die Weiterverarbeitung der Werkstücke
Dank der individuellen Auslegung der Peripheriegeräte lässt sich eine Fertigungslinie realisieren, die den Anforderungen des Produktionsprozesses voll und ganz gerecht wird und maximale Produktionseffizienz gewährleistet.
ExactCut-Kreissägeanlagen sind vor allem für den Großserienzuschnitt eines breiten Spektrums an Stählen und Leichtmetallen ausgelegt. Die Konstruktion der Maschine sowie der Sägeblätter ist auf einen stabilen Schneidprozess, hohe Produktivität und die Minimierung von Zwischen- und Rüstzeiten optimiert.
Technische Daten
| Merkmal | MAC 75 / MAM 75 | MAC 105 / MAM 105 | MAC 155 / MAM 155 | MAC 205 / MAM 205 |
|---|---|---|---|---|
| Anwendung | Stahl/Nichteisenmetalle | Stahl/Nichteisenmetalle | Stahl/Nichteisenmetalle | Stahl/Nichteisenmetalle |
| Schrägschnitt | 90° | 90° | 90° | 90° |
| Zuschnitt | Einzelstück / mehrere Stücke | Einzelstück / mehrere Stücke | Einzelstück / mehrere Stücke | Einzelstück / mehrere Stücke |
| Rundmaterial | Ø 15 bis 75 mm | Ø 20 bis 105 mm | Ø 30 bis 155 mm | Ø 50 bis 205 mm |
| Vierkantmaterial | 15×15 bis 60×60 mm | 20×20 bis 90×90 mm | 30×30 bis 115×115 mm | 50×50 bis 180×180 mm |
| Rechteckmaterial | 15×15 bis 90×60 mm | 20×20 bis 105×80 mm | 30×30 bis 155×115 mm | 50×50 bis 180×205 mm |
| Länge des Reststücks* | 90 mm | 60 mm | 60 mm | 110 mm |
| Genauigkeit** | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Schnittgeschwindigkeit | 60 bis 220 / 600 bis 2200 m/min | 60 bis 220 / 600 bis 2200 m/min | 60 bis 220 / 600 bis 2200 m/min | 60 bis 220 / 600 bis 2200 m/min |
| Verwendbare Sägeblätter | HM-Hartmetall / HSS | HM-Hartmetall / HSS | HM-Hartmetall / HSS | HM-Hartmetall / HSS |
| Aufnahmebohrung | Ø 32 mm | Ø 40/50 mm | Ø 40/50 mm | Ø 50 mm |
| Sägeblattdurchmesser | Ø 250/275 mm | Ø 300/360 mm | Ø 425/460 mm | Ø 460/560/620 mm |
| Blattstärke | 1 bis 3 mm | 2 bis 3,5 mm | 2 bis 3,5 mm | 2 bis 5 mm |
| Dimension der Mitnehmerbolzen | 4×9×50 | 4×16×80 / 4×21×90 | 4×16×80 / 4×21×90 | 4×16×80 / 4×21×90 |
*für eine Mindestgreiflänge von 10 mm **abhängig von Materialart, Schnittlänge usw.
