Handlingsystem T

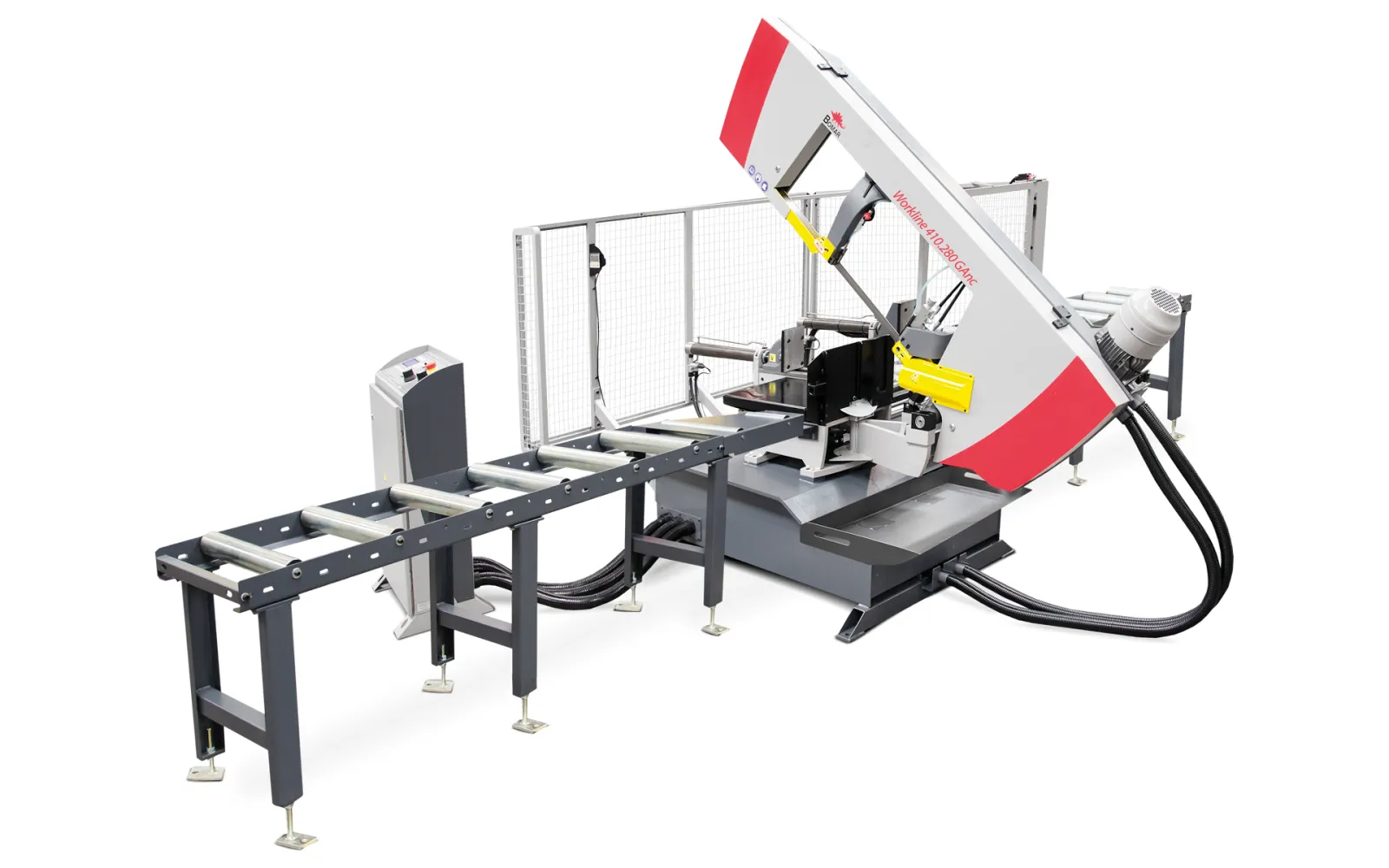

System T ist ein starker Handling-Partner mit einer Tragfähigkeit bis 600 kg/m und einem umfassenden Spektrum an Zubehör und Anschlussteilen für BOMAR-Bandsägen. Grundlängen von 2 m und 3 m passen sich flexibel an jede Umgebung an; das Anbinden der Zu- und Abführförderer an die Maschine verbessert die Leistung des gesamten Produktionsprozesses. Die Förderer sind aus einem stabilen Schraubsystem-Profil mit Befestigungslöchern und Ovalschlitzen für zusätzliches Zubehör gebaut.

Die Ø-70-mm-Rollen bewältigen selbst höchste Lasten: 2-m-Module haben 6 Rollen, 3-m-Module 10. Der digitale TRA-Materialanschlag benötigt keine Stromversorgung und liefert dank langlebiger Batterie eine genaue Messung über die gesamte Länge. Jeder Stützfuß hat zwei Versteller, sodass der Förderer auch auf unebenen Böden nivelliert werden kann.

Hauptmerkmale

  • Tragfähigkeit bis 600 kg/m
  • Ø 70 mm Rollen, hohe Traglast
  • Stabiles Schraubsystem-Profil
  • Digitaler TRA-Anschlag (Batterie, ohne Stromanschluss)
  • Stützfüße mit Doppelverstellung

Diese Maschine anfragen

Längenanschläge

Längenanschläge für System T

Für die Rollenbahn System T mit bis zu 600 kg/m gibt es den manuellen Anschlag TA, den digitalen TRA mit Batteriebetrieb und die CNC-Messachse TNCA.

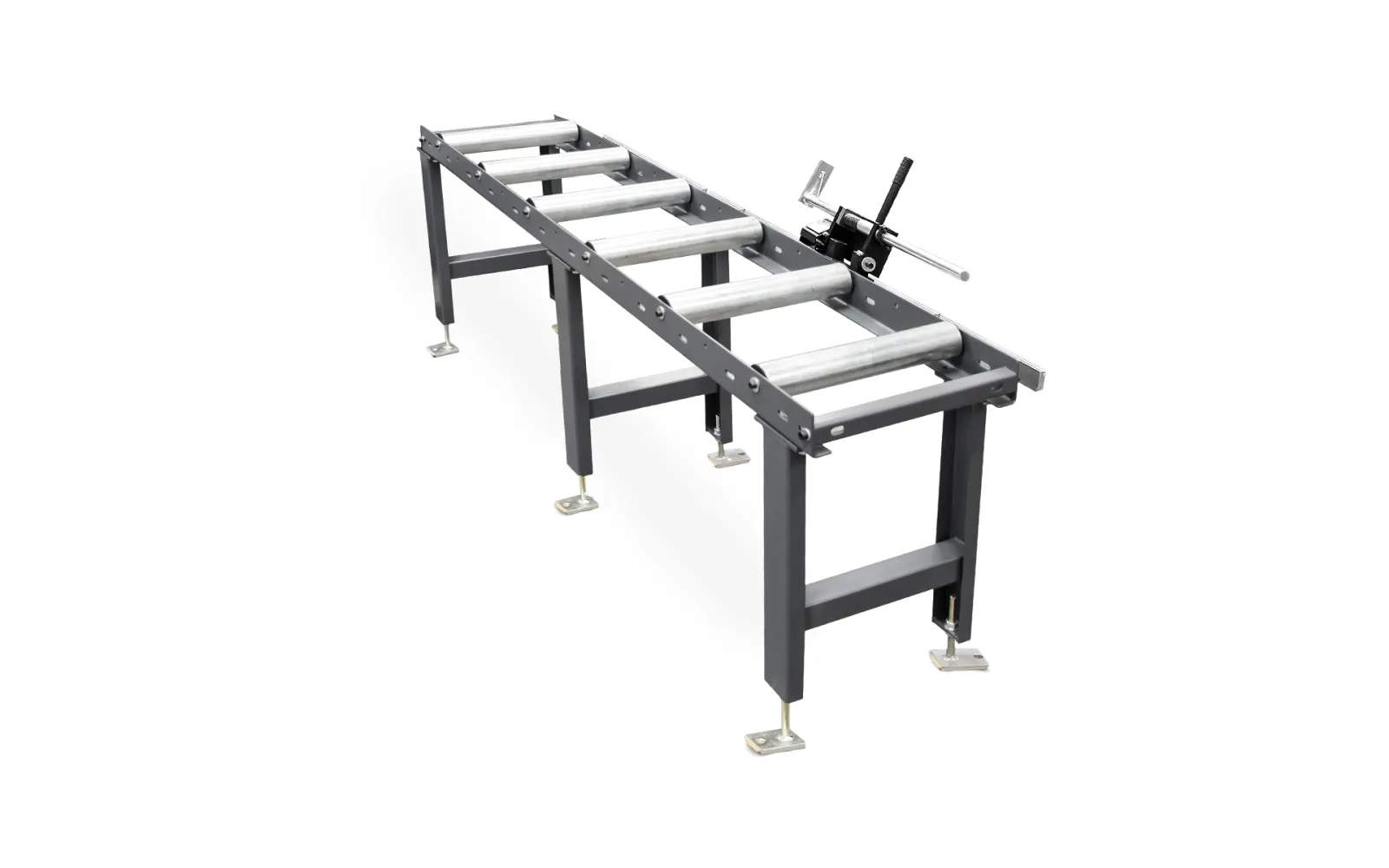

TA: manueller Längenanschlag auf der Rollenbahn System T Manuell

Materialanschlag TA

Einfach, schnell, unkompliziert

Manueller Messanschlag mit Maßband über die volle Länge der Laufschiene, Klemmvorrichtung und hochklappbarem Anschlagarm für den Durchlauf des Materials. Der Anschlagwagen trägt einen Zeiger direkt über dem Maßband, die Auflagefläche am Anschlagende hält das Material vor dem Schnitt stabil. Standardlängen 2000 bis 6000 mm in Schritten von 1000 mm.

  • Messlängen 2000 bis 6000 mm
  • Maßband in gefräster Nut der Schiene
  • Anschlagarm hochklappbar
  • Auflagefläche fixiert das Material
TA: Anschlagarm hochgeklappt TA: Maßband und Zeiger am Anschlagwagen
TRA: digitaler Längenanschlag mit Anzeige auf der Rollenbahn System T Digital

Materialanschlag TRA

Komfortabel digital

Der Anschlagwagen wird von Hand verstellt, die Digitalanzeige am Wagen zeigt die Position in Echtzeit auf 0,1 mm genau, als Absolutmaß oder als Kettenmaß. Die Anzeige braucht keine Stromversorgung, eine langlebige Batterie versorgt sie über die gesamte Messlänge. Der Anschlagarm ist für den Durchlauf des Materials hochklappbar. Messlängen 2000 bis 6000 mm.

  • Messlängen 2000 bis 6000 mm
  • Digitalanzeige, Auflösung 0,1 mm
  • Absolut- und Kettenmaße
  • Batteriebetrieb ohne Netzanschluss
TRA: Digitalanzeige am Anschlagwagen TRA: Anschlag auf der Rollenbahn

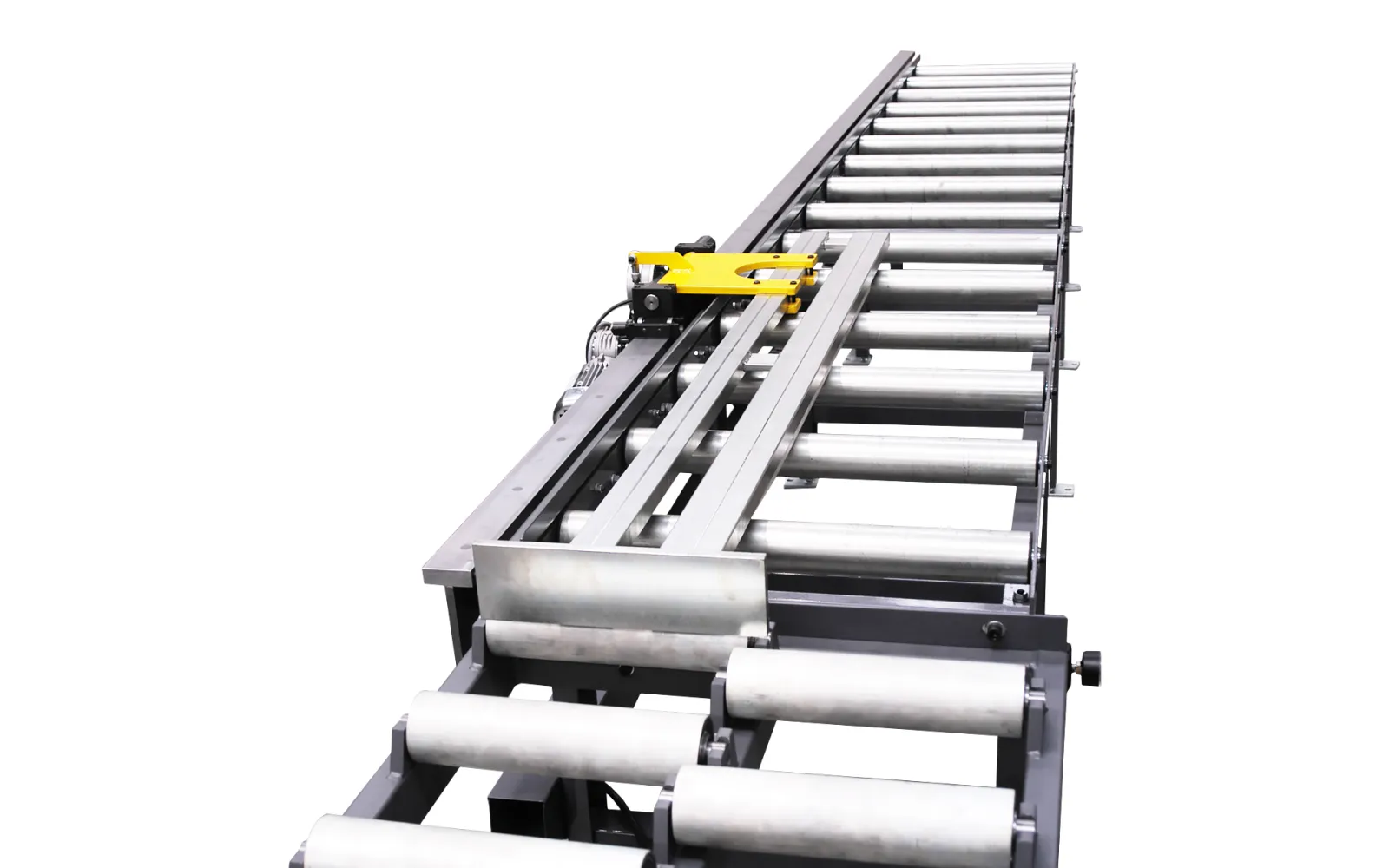

TNCA: CNC-gesteuerter Längenanschlag auf der Rollenbahn System T CNC

Materialanschlag TNCA

Längenmessung mit Steuerung

Der CNC-gesteuerte Messanschlag TNCA ist eine zusätzliche Messachse an der Säge. Die Steuerung programmiert Absolut- sowie Kettenmaße und speichert 99 Programme. Die Längenmessung erfolgt über ein Magnetmesssystem über die gesamte Anschlaglänge mit 0,1 mm Genauigkeit. Der Anschlagarm lässt sich im Abstand zum Sägeband einstellen, die doppelte Führung sichert die Winkelgenauigkeit; ein elektronisch gesteuerter Freihub gibt das Material nach dem Schnitt frei.

  • 99 Programme im Speicher
  • Magnetmesssystem, Genauigkeit 0,1 mm
  • Absolut- und Kettenmaße
  • Freihub, mit der Säge koppelbar
  • Folientastatur mit übersichtlicher Bedienung
TNCA: angetriebene Anschlageinheit TNCA: Anschlag am Material

Prospekt System T (PDF) Anschlag anfragen

System sizes

BezeichnungBreite (mm)Modul / Länge (mm)RollenRollen-Ø (mm)Tragfähigkeit
T 4404402000670600 kg/m
T 44044030001070600 kg/m
T 5405402000670600 kg/m
T 54054030001070600 kg/m
T 6406402000670600 kg/m
T 64064030001070600 kg/m

Zubehör

Materialanschläge
Materialanschläge von einfachen manuellen Längenanschlägen über komfortable Digitaleinheiten bis zu NC-gesteuerten Messsystemen mit Programmspeicher.
Verstellbare Vertikalrollen

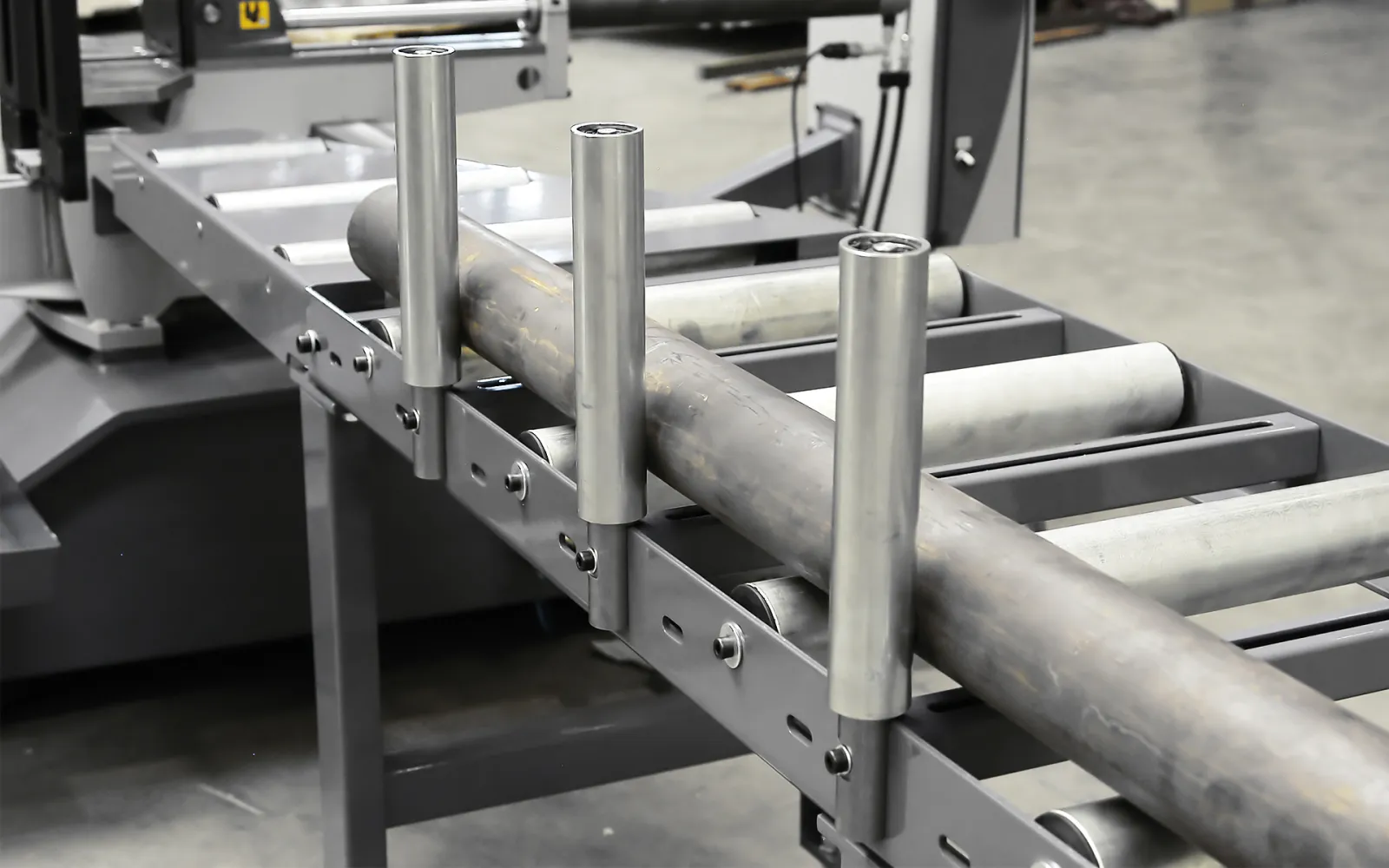

Verstellbare Vertikalrollen zum Schneiden von Lagen oder Bündeln; in Kombination mit festen Vertikalrollen sichern sie das Bündel und behalten dessen Form.
Kunststoffrollen
Kunststoffrollen stabile, massive hochwertige Kunststoffrohre, die das zugeführte Material vor Beschädigung schützen.
Verbindungsteile
Verbindungsteile abgestimmte Verbindungs- und Kupplungselemente verbinden den Förderer mit der BOMAR-Säge.
