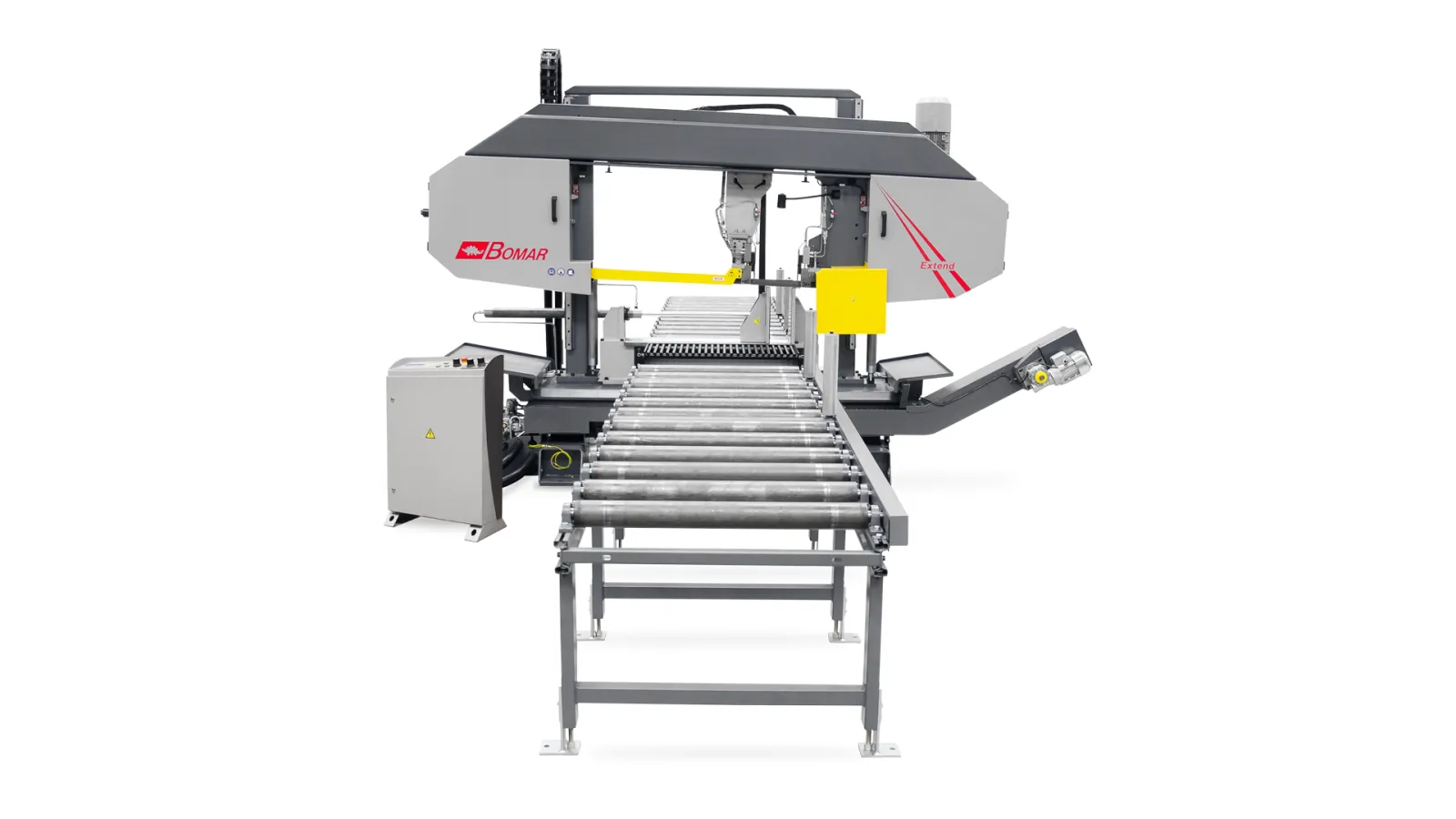

Handlingsystem X/XP

Die System-X-Handling-Förderer bieten eine beispiellose Flexibilität, um das Materialhandling an Ihre Anforderungen anzupassen. Tragfähigkeit und Automatisierungsgrad sind flexibel einstellbar, bei Bedarf aufrüstbar. Neben Standard- sowie angetriebenen Rollenbahnen bietet System X ein breites Spektrum an optionalen Teilen, von Vertikalrollen über Längenmesssysteme bis zu Quertransfereinheiten und Zuführeinrichtungen.

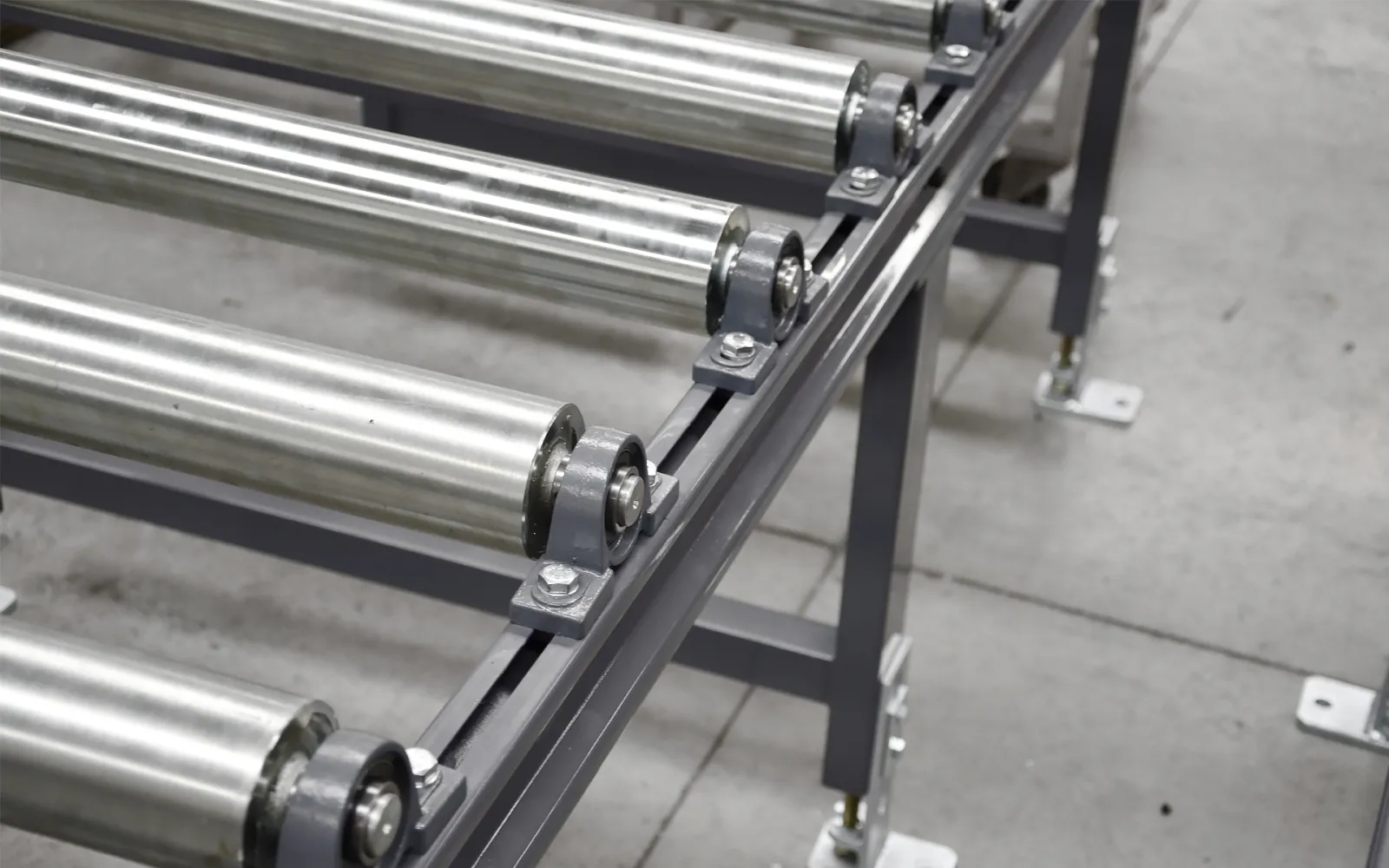

Die Ø-80-mm-Rollen bewältigen höchste Lasten (2-m-Module haben 2 bis 4 Rollen, 3-m-Module 3 bis 6). Materialanschläge reichen vom einfachen manuellen Anschlag über einen digitalen Anschlag mit manueller Verstellung bis zu einem hochpräzisen NC-gesteuerten Anschlag mit Vorabschaltung an der Endposition, für genaues Schneiden schweren Materials mit angetriebenen Förderern.

Hauptmerkmale

  • Höchste Flexibilität, für Automation aufrüstbar
  • Ø 80 mm Rollen, bis 2500 kg/m
  • Angetriebene Förderer-Varianten
  • Vertikalrollen / Quertransfer / Zuführeinrichtungen
  • Anschläge: manuell / digital XRA / NC mit Vorabschaltung

Diese Maschine anfragen

Längenanschläge

Längenanschläge für System X/XP

Vier Ausbaustufen für die schweren Rollenbahnen System X und XP: manuell, digital mit Batterie, digital mit Handrad und pneumatischer Bremse sowie die CNC-Messachse mit Vorabschaltung für genaues Anschneiden schwerer Profile mit angetriebenen Rollenbahnen.

XA: manueller Längenanschlag auf der Rollenbahn System X Manuell

Materialanschlag XA

Einfach, schnell, unkompliziert

Manueller Messanschlag mit Maßband über die volle Länge der Laufschiene, Klemmvorrichtung und hochklappbarem Anschlagarm für den Durchlauf des Materials. Der Anschlagwagen trägt einen Zeiger direkt über dem Maßband, die Auflagefläche am Anschlagende hält das Material vor dem Schnitt stabil. Standardlängen 2000 bis 6000 mm in Schritten von 1000 mm.

  • Messlängen 2000 bis 6000 mm
  • Maßband in gefräster Nut der Schiene
  • Anschlagarm hochklappbar
  • Auflagefläche fixiert das Material
XA: Anschlagarm hochgeklappt XA: Maßband und Zeiger am Anschlagwagen
XRA: digitaler Längenanschlag mit Anzeige auf der Rollenbahn System X Digital

Materialanschlag XRA

Komfortabel digital

Der Anschlagwagen wird von Hand verstellt, die Digitalanzeige am Wagen zeigt die Position in Echtzeit auf 0,1 mm genau, als Absolutmaß oder als Kettenmaß. Die Anzeige braucht keine Stromversorgung, eine langlebige Batterie versorgt sie über die gesamte Messlänge. Der Anschlagarm ist für den Durchlauf des Materials hochklappbar. Messlängen 2000 bis 6000 mm.

  • Messlängen 2000 bis 6000 mm
  • Digitalanzeige, Auflösung 0,1 mm
  • Absolut- und Kettenmaße
  • Batteriebetrieb ohne Netzanschluss
XRA: Digitalanzeige am Anschlagwagen XRA: Anschlag auf der Rollenbahn
XDA: digitaler Längenanschlag mit Handrad auf der Rollenbahn System X Digital

Materialanschlag XDA

Schnell, unkompliziert

Digitaler Materialanschlag mit Handrad und pneumatischer Bremse. Das Bedienpanel ist einfach gehalten, damit auch ungeübte Bediener sofort damit arbeiten. Der Anschlagarm hat eine integrierte Dämpfung und klappt für den Materialdurchlauf hoch. Messlängen 2000 bis 6000 mm.

  • Messlängen 2000 bis 6000 mm
  • Handrad und pneumatische Bremse
  • Übersichtliches Bedienpanel
  • Gedämpfter, hochklappbarer Anschlagarm
XDA: Bedienpanel und Anzeige
XNCA: CNC-gesteuerter Längenanschlag auf der Rollenbahn System X CNC

Materialanschlag XNCA

Längenmessung mit Steuerung

Der CNC-gesteuerte Messanschlag XNCA ist eine zusätzliche Messachse an der Säge. Die Steuerung programmiert Absolut- sowie Kettenmaße und speichert 99 Programme mit je 99 Sätzen. Die Längenmessung erfolgt über ein Magnetmesssystem über die gesamte Anschlaglänge mit 0,1 mm Genauigkeit. Der Anschlagarm lässt sich im Abstand zum Sägeband einstellen, die doppelte Führung sichert die Winkelgenauigkeit; ein elektronisch gesteuerter Freihub gibt das Material nach dem Schnitt frei, der Arm klappt pneumatisch aus.

  • 99 Programme im Speicher
  • Magnetmesssystem, Genauigkeit 0,1 mm
  • Absolut- und Kettenmaße
  • Freihub, mit der Säge koppelbar
  • Folientastatur mit übersichtlicher Bedienung
XNCA: angetriebene Anschlageinheit XNCA: Anschlag am Material

Prospekt System X/XP (PDF) Anschlag anfragen

System sizes

BezeichnungBreite (mm)Modul / Länge (mm)RollenRollen-Ø (mm)Tragfähigkeit
X 45045020002 bis 4801500 kg/m
X 45045030003 bis 6801500 kg/m
X 55055020002 bis 4801200 bis 1500 kg/m
X 55055030003 bis 6801200 bis 1500 kg/m
X 65065020002 bis 480750 bis 2500 kg/m
X 65065030003 bis 680750 bis 2500 kg/m
X 75075020002 bis 680500 bis 2500 kg/m
X 75075030003 bis 980500 bis 2500 kg/m
X 85085020004 bis 880700 bis 2500 kg/m
X 85085030006 bis 1280700 bis 2500 kg/m
X 95095020004 bis 880500 bis 2500 kg/m
X 95095030006 bis 1280500 bis 2500 kg/m
X 1050105020004 bis 880400 bis 2500 kg/m
X 1050105030006 bis 1280400 bis 2500 kg/m
X 1150115020006 bis 880500 bis 2400 kg/m
X 1150115030009 bis 1280500 bis 2400 kg/m

Zubehör

Materialanschläge
Materialanschläge von einfachen manuellen Längenanschlägen über komfortable Digitaleinheiten bis zu NC-gesteuerten Messsystemen mit Programmspeicher.
Verstellbare Vertikalrollen

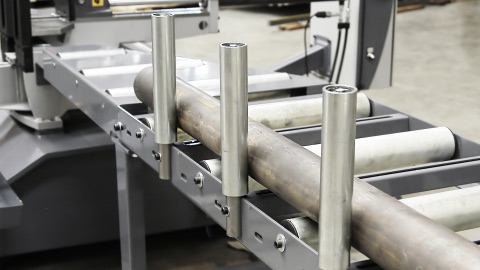

Verstellbare Vertikalrollen zum Schneiden von Lagen oder Bündeln; in Kombination mit festen Vertikalrollen sichern sie das Bündel und behalten dessen Form.
Kunststoffrollen
Kunststoffrollen stabile, massive hochwertige Kunststoffrohre, die das zugeführte Material vor Beschädigung schützen.
Verbindungsteile
Verbindungsteile abgestimmte Verbindungs- und Kupplungselemente verbinden den Förderer mit der BOMAR-Säge.
