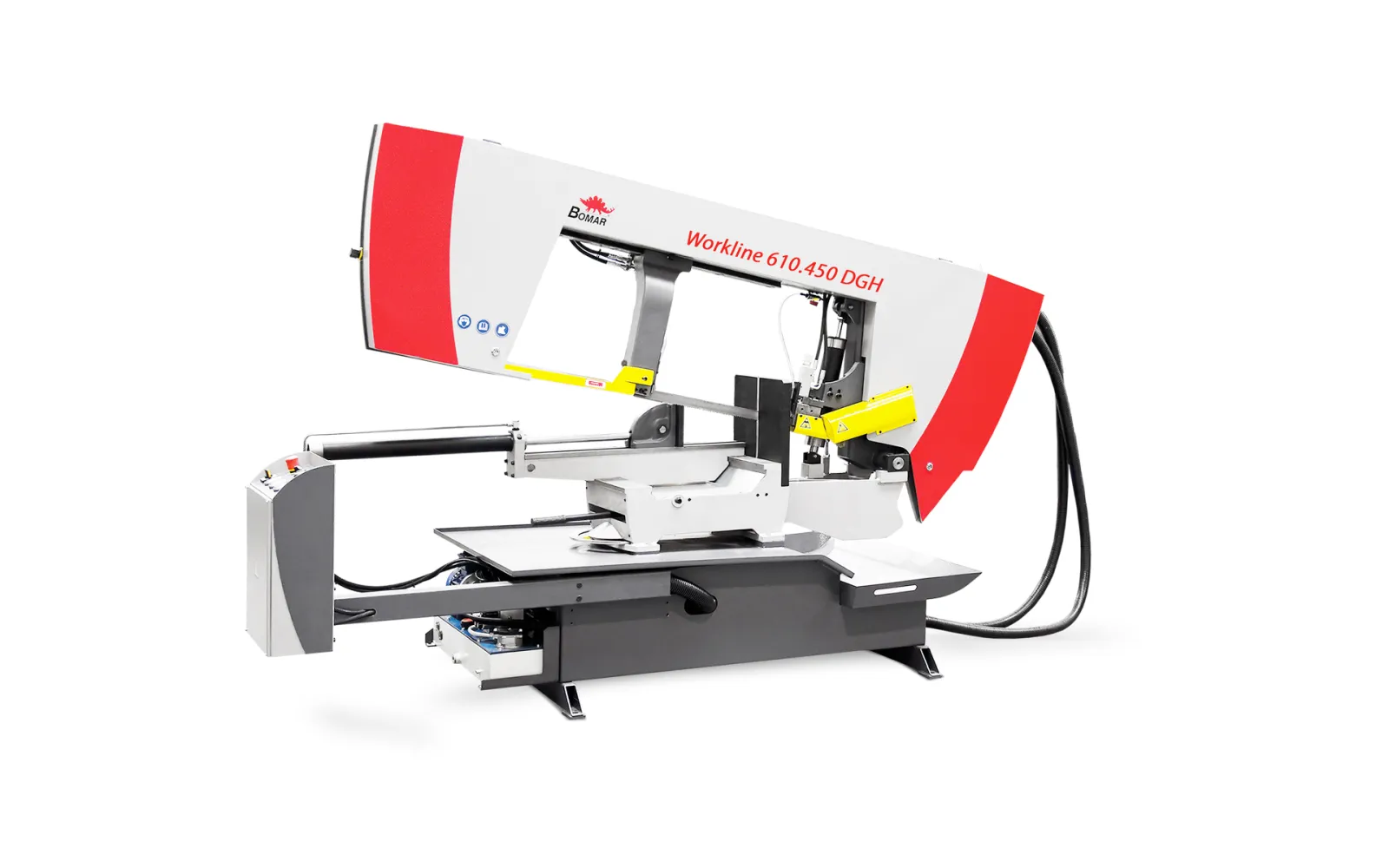

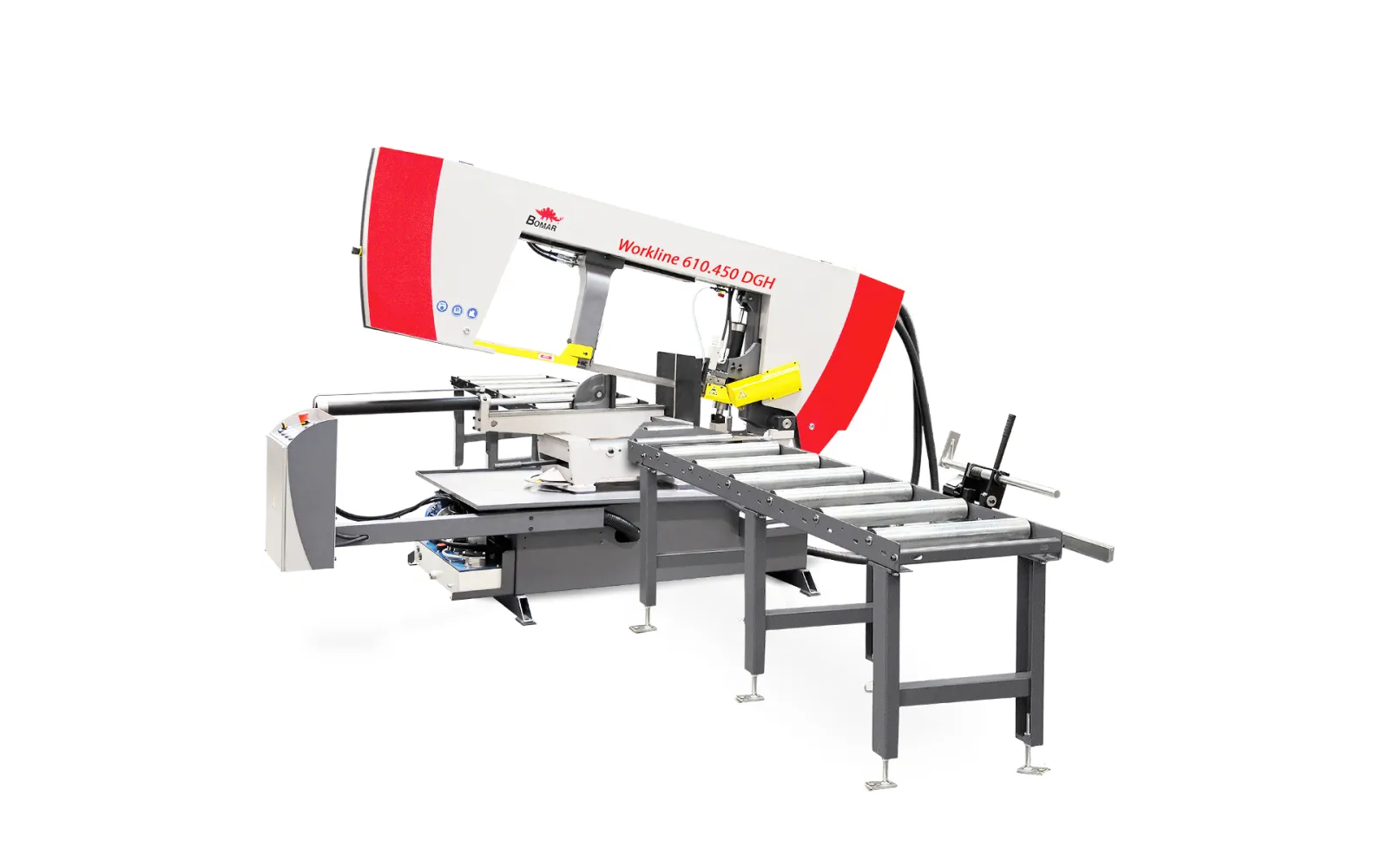

Workline 610.450 DGH
Die Workline DGH ist eine halbautomatische Bandsäge für beidseitige Gehrungsschnitte. Materialspannung sowie Vorschub des Sägearms in den Schnitt und zurück sind hydraulisch; der vollständige Schnittzyklus startet per Knopfdruck, während der Materialvorschub manuell erfolgt. Die Maschine lässt sich auch in den Handbetrieb schalten.
Die automatische Regelung des Banddrucks in den Schnitt, abhängig vom Materialwiderstand, gehört zur Standardausstattung der halbautomatischen Workline-Maschinen.
Hauptmerkmale
- Halbautomatisch, beidseitige Gehrung

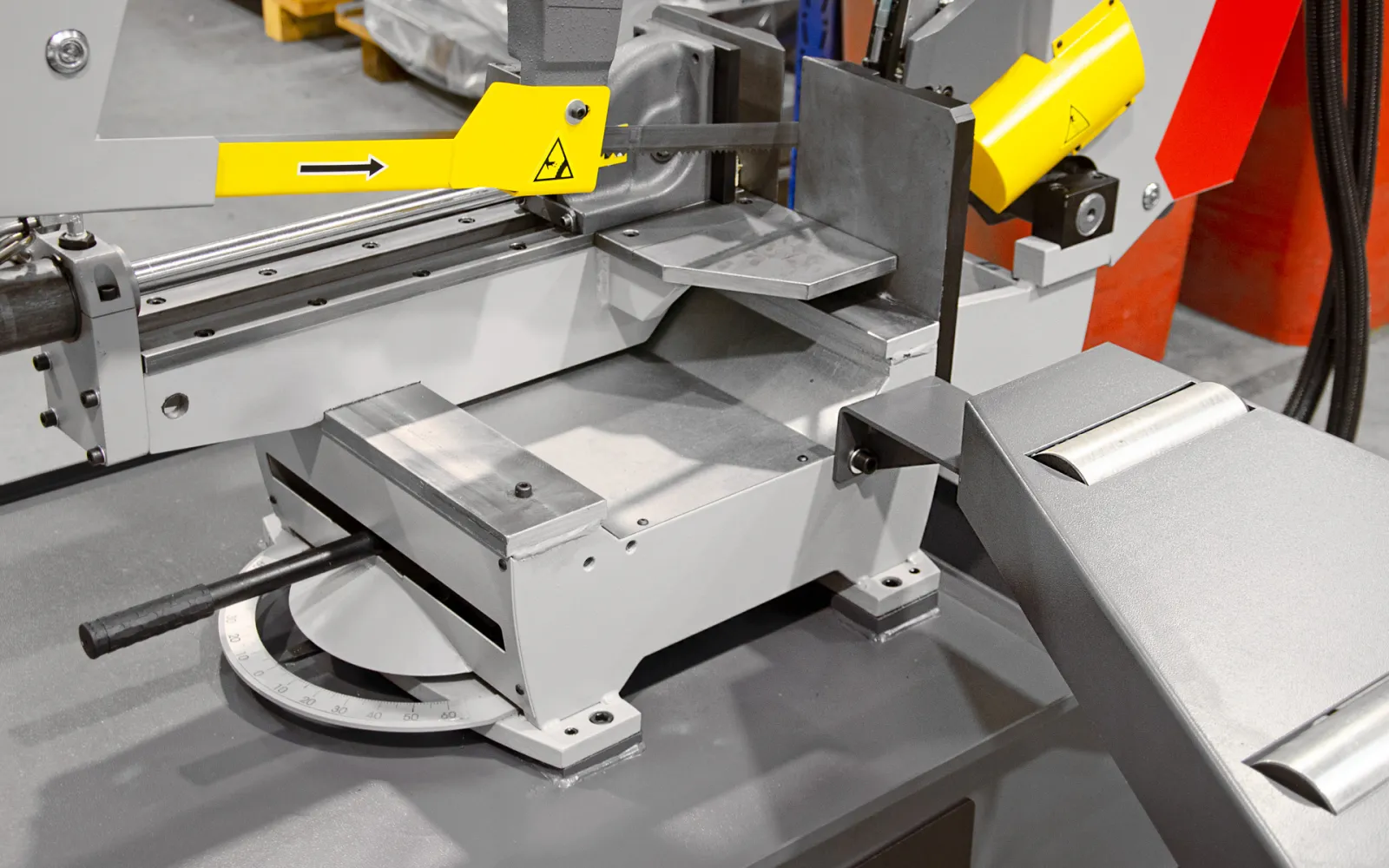

- Hydraulisches Spannen und Armvorschub
- Automatische Vorschubdruckregelung

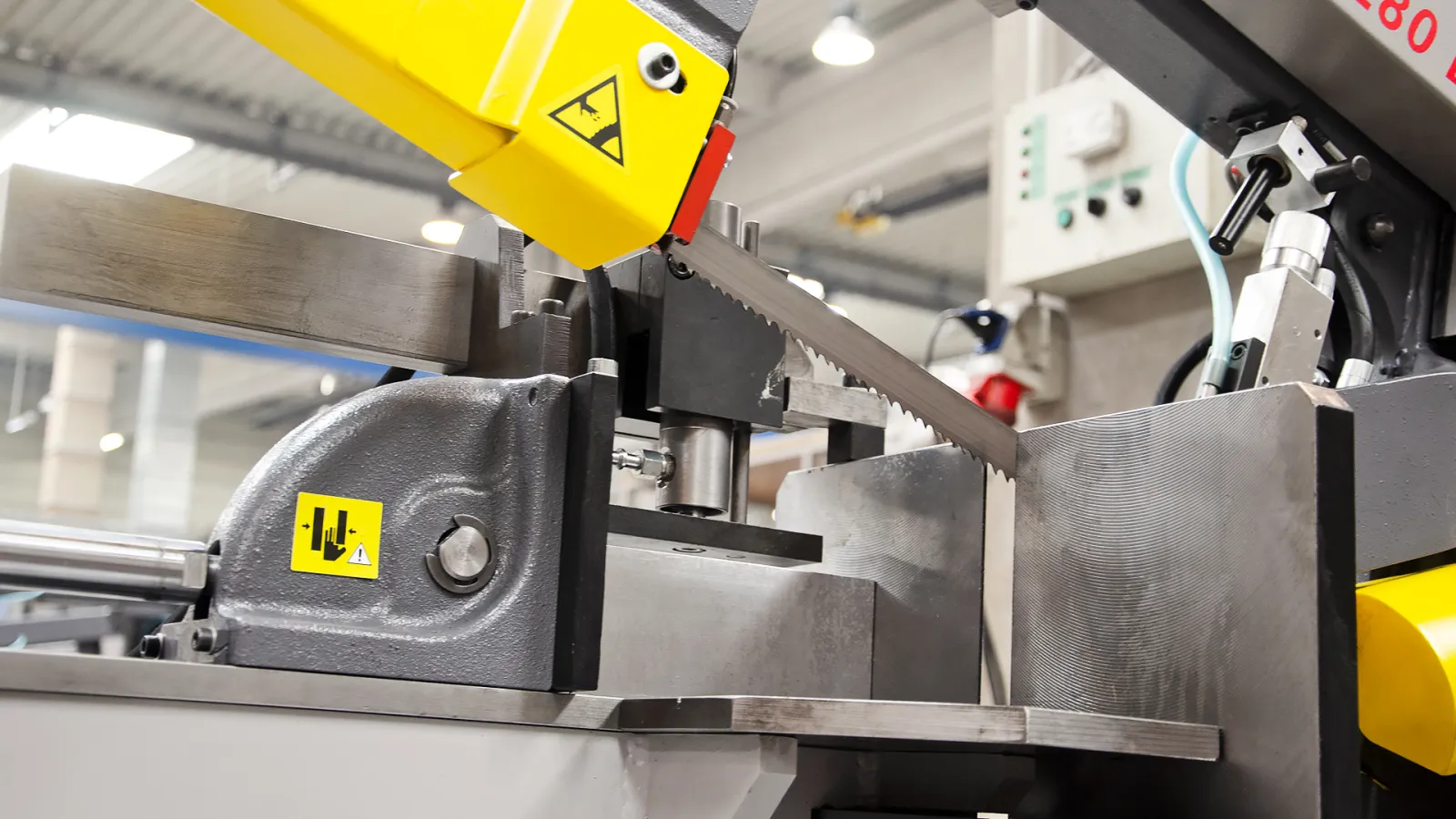

- Hartmetall-Bandführung
- Frequenzumrichter 20 bis 120 m/min
Auf einen Blick
- Rund Ø, 0°Ø 450 mm
- Rechteck, 0°610 × 450 mm

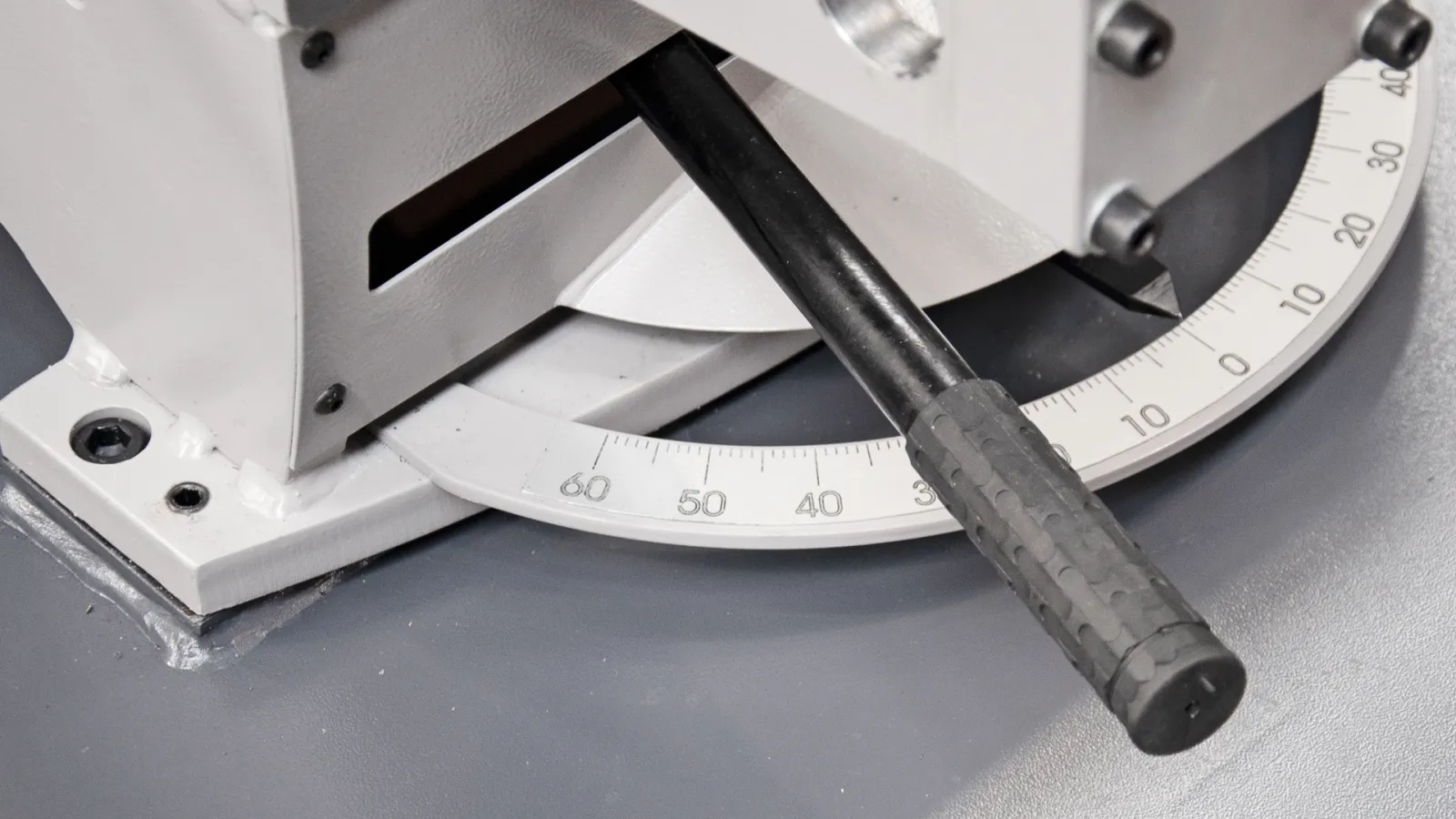

- Gehrung60° L/R
- BetriebsartHalbautomatisch
- Antrieb3 kW (BN90LA4), 3 × 400 V / 50 Hz
- Bandgeschwindigkeit20 bis 120 m/min
Schnittparameter
| Gehrungswinkel | Rund Ø (mm) | Rechteck (mm) | Quadrat (mm) |
|---|---|---|---|
| 0° | 450 | 610 × 450 | 450 × 450 |
| 45° right | 450 | 450 × 400 | 450 × 450 |
| 60° right | 300 | 300 × 290 | 300 × 300 |
| 45° left | 450 | 450 × 250 | 370 × 370 |
| 60° left | 300 | 300 × 290 | 300 × 300 |
Technische Daten
| Betriebsart | Halbautomatisch |
|---|---|
| Schnittwinkelbereich | −60° to +60° |
| Sägebandgeschwindigkeit | 20 bis 120 m/min |
| Sägebandabmessungen | 5200 × 34 × 1.1 mm |
| Antrieb | 3 kW (BN90LA4), 3 × 400 V / 50 Hz |
| Gesamtanschlusswert | 3.6 kW |
| Versorgungsspannung | 3 × 400/230 V, 50/60 Hz, TN-C-S |
| Max. Absicherung | 16 A (3×400 V) / 25 A (3×230 V) |
| Schutzart | IP 54 |
| Kühlmittelvolumen | 40 l |
| Schalldruck (LAeq) | 76.3 dB |
Maschinenabmessungen
| Länge | 2770 mm |
|---|---|
| Breite | 1100 mm |
| Höhe | 1480 mm |
| Gewicht | 800 kg |
Passende Optionen
Zubehör
Mikrosprüh-System
der MICRONIZER trägt Schmiermittel auf die Zahnspitzen und den Bandrücken auf; ideal für Rohre und Profile.
Halogen-Arbeitsleuchte
beleuchtet den gesamten Arbeitsbereich.
Digitale Gehrungsanzeige
zeigt den eingestellten Winkel präzise auf 0,1° an.
3. Kühlmittelzufuhr
eine zusätzliche Kühlmittelzufuhr für besonders breite Materialien.
Bündel-Spannvorrichtung
spannt Lagen und Bündel mit einer zusätzlichen vertikalen Spanneinheit.
