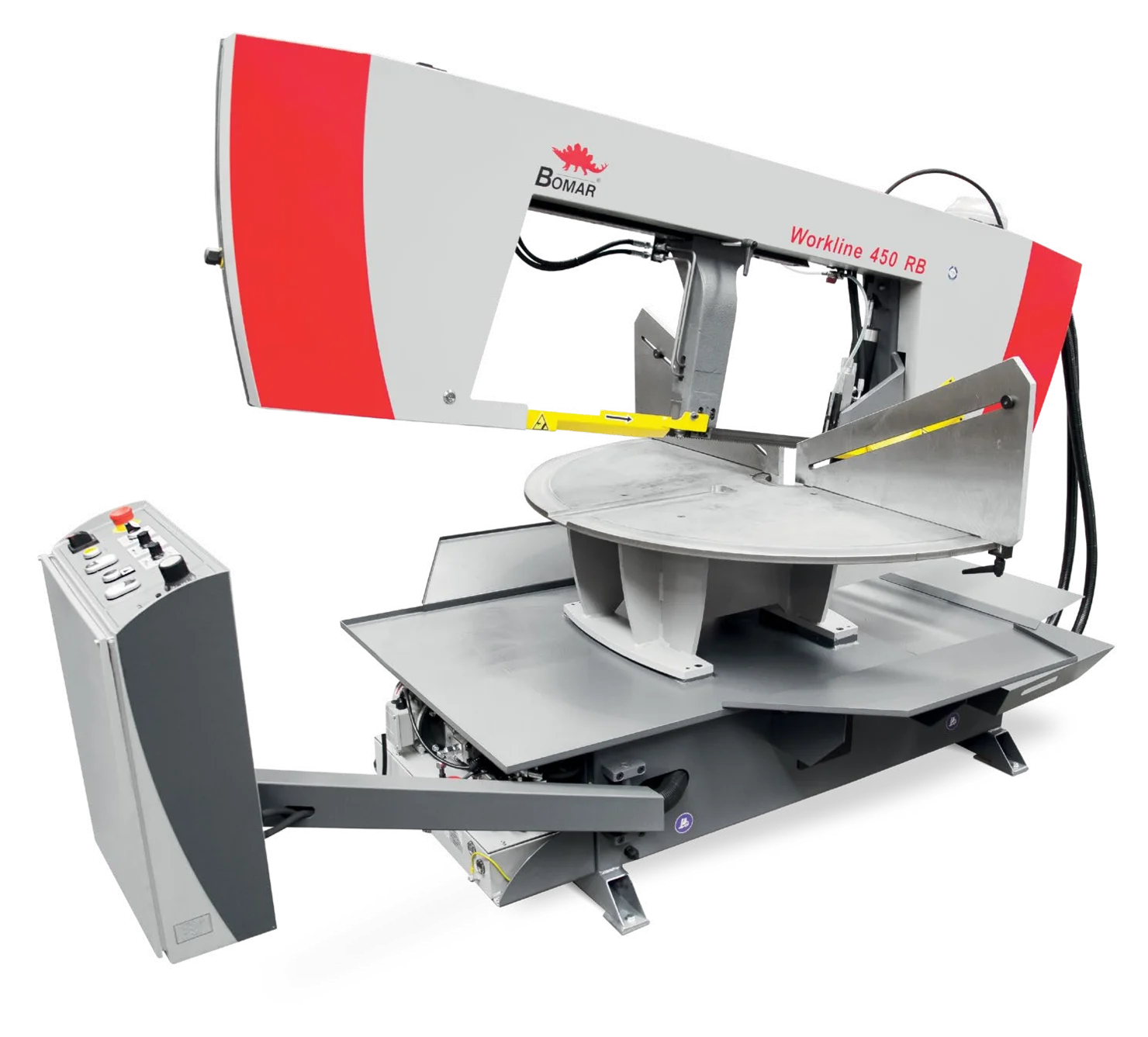

Workline 610.450 RB

Die Workline 610.450 RB ist eine Bandsäge zum geraden 0°-Trennen und Ablängen von gezogenen und gewalzten Stäben und Profilen aus Stahl, Edelstahl, Buntmetallen und Kunststoffen.

Sie arbeitet mit einem 34-mm-Sägeband, frequenzgeregeltem Antrieb (stufenlos 20 bis 120 m/min), hydraulischem Betrieb mit manuellem Spannschraubstock und einem MICRONISER-Sprühnebel-Schmiersystem.

Hauptmerkmale

Gerade 0°-Schnitte
34-mm-Sägeband (5200 × 34 × 1,1 mm)
Frequenzumrichter 20 bis 120 m/min
Hydraulischer Betrieb, manueller Spannschraubstock
MICRONISER-Sprühnebelkühlung

Diese Maschine anfragen

Ausführung für Rohrbögen

Workline RB: Rohrbögen sauber trennen

Workline RB im Einsatz: Rohrbögen trennen Video, 3:35 Minuten, 16 MB. Es wird erst beim Abspielen geladen.

Die Workline RB ist die Schwenkrahmen-Ausführung der Workline für das Trennen von Rohrbögen. Der runde Drehtisch mit Spannstock nimmt den Bogen auf, der Schnittwinkel lässt sich von 60° links bis 60° rechts einstellen.

Sägebandgeschwindigkeit, Vorschub und Schnittdruck werden stufenlos eingestellt, eine automatische Schnittdruckregelung passt den Druck an die Materialform an. Die Sägebandschmierung erfolgt serienmäßig über eine Mikrosprüh-Einheit.

Prospekt Workline RB (PDF, 1,6 MB)

Ausstattung

Drehtisch und Spannstock für Rohrbögen ausgelegt
Gehrungsbereich von 60° links bis 60° rechts
Stufenlose Sägebandgeschwindigkeit, Vorschub und Schnittdruck
Vorgespannte Hartmetall-Sägebandführungen
Frequenzgeregelter Antriebsmotor mit 3 kW
Bedienpult schwenkbar, Steuerung mit Klartextanzeige
Ausführung nach den geltenden CE-Normen

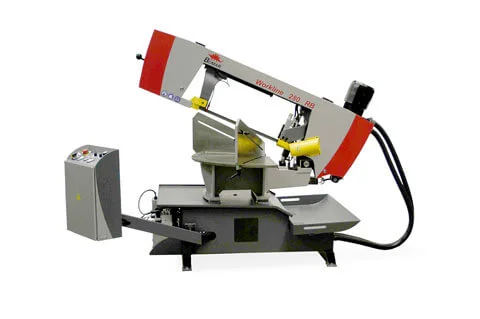

BOMAR Workline RB, Gehrungsbandsäge für Rohrbögen — Workline RB mit Drehtisch

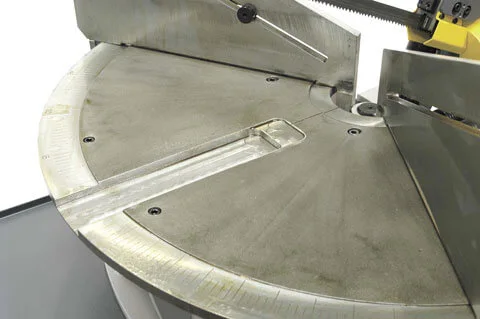

Drehtisch der Workline RB mit Führungsnut — Drehtisch für die Aufnahme des Rohrbogens

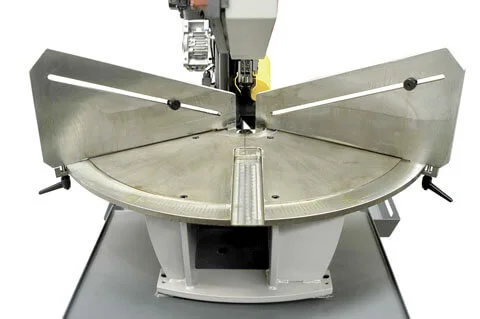

Drehtisch der Workline RB mit Spannstock und Sägeband — Spannstock und Sägeband am Drehtisch

Auf einen Blick

Rund Ø, 0°Ø 450 mm
SchnittGerade, 0°
BetriebsartManuell / hydraulischer Betrieb
Antrieb3 kW (BN100LA4), 3 × 400 V / 50 Hz
Bandgeschwindigkeit20 bis 120 m/min

Schnittparameter

Schnittwinkel	Rund Ø (mm)
0°	450

Technische Daten

Betriebsart	Manuell / hydraulischer Betrieb
Schnittwinkel	0° (Geradschnitt)
Sägebandgeschwindigkeit	20 bis 120 m/min
Sägebandabmessungen	5200 × 34 × 1.1 mm
Antrieb	3 kW (BN100LA4), 3 × 400 V / 50 Hz
Gesamtanschlusswert	3.8 kW
Versorgungsspannung	3 × 400 V, 50 Hz, TN-C-S
Max. Absicherung	16 A
Schutzart	IP 54
Hydraulikdruck	4 MPa
Kühlung	MICRONISER micro-spray, 0.5 l
Schalldruck (LAeq)	76.3 dB

Maschinenabmessungen

Länge	2783 mm
Breite	1540 mm
Höhe	1563 mm
Gewicht	900 kg

Passende Optionen

Sägebänder

Bandmaß für diese Maschine: 5200 × 34 × 1.1 mm

Bimetall-Bänder serienmäßig; hartmetallbestückte Bänder für Hochleistungsschnitte von Vollmaterial verfügbar.

Alle Sägebänder ansehen ›

Materialhandling empfohlen

System T · empfohlenes Modell T540

Rollenbreite 540 mm
Tragfähigkeit up to 600 kg/m
Längenanschläge: TA / TRA / TNCA

Empfohlen ab 450 mm max. Materialbreite, finale Konfiguration mit BOMAR abstimmen.

Alle Handling-Systeme ansehen ›

Zubehör

Mikrosprüh-System der MICRONIZER trägt Schmiermittel auf die Zahnspitzen und den Bandrücken auf; ideal für Rohre und Profile.

Halogen-Arbeitsleuchte beleuchtet den gesamten Arbeitsbereich.

Digitale Gehrungsanzeige zeigt den eingestellten Winkel präzise auf 0,1° an.

3. Kühlmittelzufuhr eine zusätzliche Kühlmittelzufuhr für besonders breite Materialien.

Bündel-Spannvorrichtung spannt Lagen und Bündel mit einer zusätzlichen vertikalen Spanneinheit.
